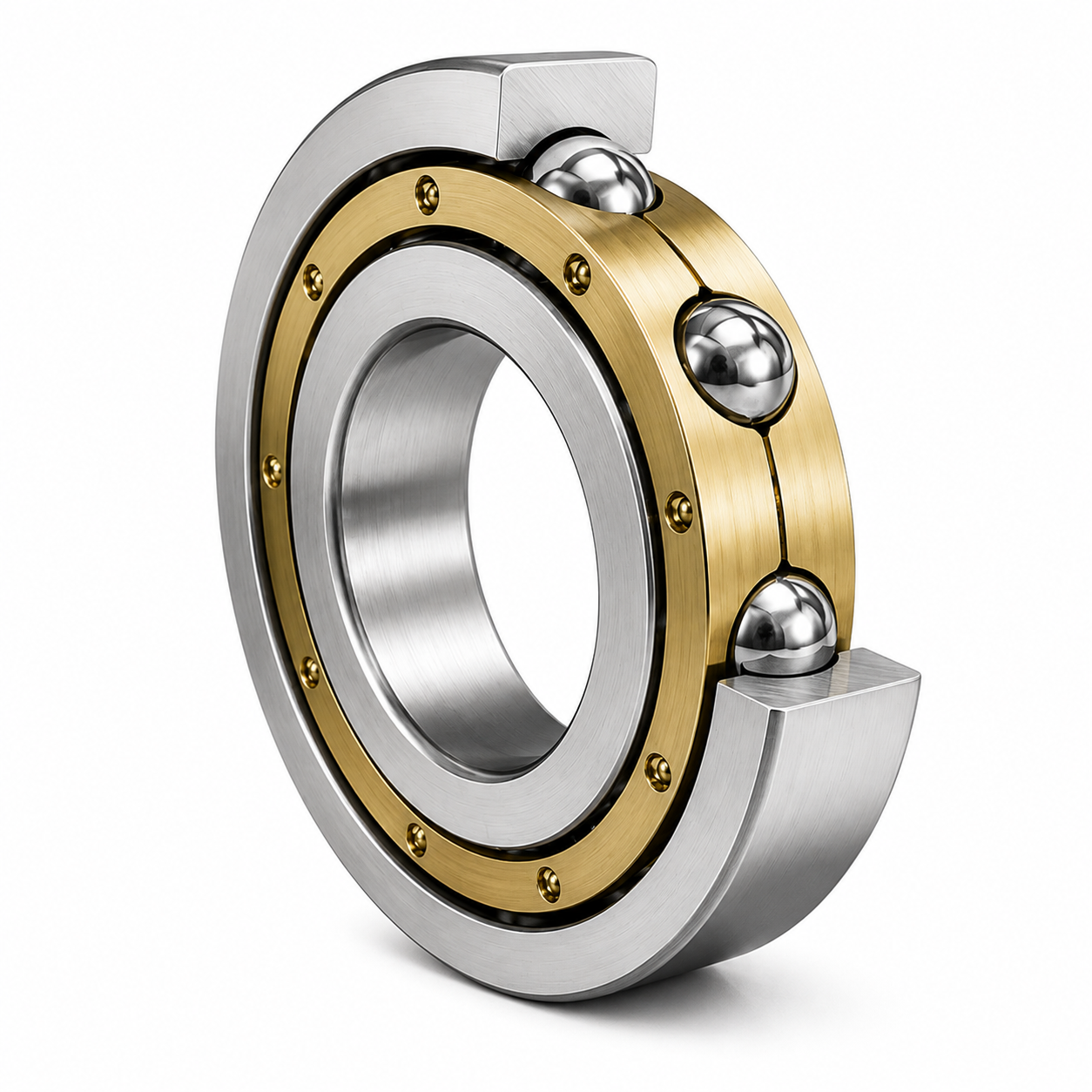

Rolamento TIMKEN 6330-M-C3 150x320x65mm rígido de esferas, uma carreira, gaiola de latão e folga interna C3. Para aplicações industriais de alta carga.

Rolamento TIMKEN 6330-M-C3 150x320x65mm com Folga C3

O TIMKEN 6330-M-C3 é um rolamento rígido de esferas de uma carreira de grande porte, desenvolvido para aplicações industriais que necessitam de alta capacidade de carga radial, funcionamento confiável e maior folga interna para condições severas de operação.

A referência 6330 possui dimensões padronizadas de 150 mm de diâmetro interno, 320 mm de diâmetro externo e 65 mm de largura.

Nesta configuração, o rolamento possui folga interna C3, ou seja, folga radial maior que a normal, além da configuração M, associada à gaiola metálica usinada na nomenclatura comercial dessa família.

Especificações Técnicas

• Marca: TIMKEN
• Código: 6330-M-C3
• Família: 6330
• Tipo: Rolamento rígido de esferas
• Número de carreiras: 1
• Diâmetro interno (d): 150 mm
• Diâmetro externo (D): 320 mm
• Largura (B): 65 mm
• Medida: 150x320x65 mm
• Série dimensional: 63
• Folga interna: C3
• Gaiola: Metálica usinada / configuração M
• Vedação: Aberto
• Furo: Cilíndrico
• Elementos rolantes: Esferas
• Carga predominante: Radial
• Sistema dimensional: Métrico
• Aplicação: Industrial / serviço pesado

Medida Principal

150 x 320 x 65 mm

Interno: 150 mm
Externo: 320 mm
Largura: 65 mm

Como Interpretar o Código 6330-M-C3

6330 – Rolamento rígido de esferas pertencente à série dimensional 63, com dimensões 150x320x65 mm.

M – Identifica uma configuração com gaiola metálica usinada na nomenclatura dessa família.

C3 – Indica folga interna radial maior que a folga normal.

A especificação C3 é importante na substituição, principalmente em aplicações nas quais temperatura, interferência de montagem e condições de operação podem reduzir a folga interna efetiva do rolamento.

Códigos Alternativos e Equivalentes

O 6330-M-C3 TIMKEN pode ser pesquisado através das seguintes variações:

• 6330-M-C3
• 6330 M C3
• 6330MC3
• 6330-M/C3
• TIMKEN 6330-M-C3
• TIMKEN 6330M C3
• TIMKEN 6330 C3

A família dimensional também é fabricada por outras marcas. Entre as referências relacionadas estão:

• FAG 6330-M-C3
• SKF 6330 M/C3
• NTN 6330 C3
• NSK 6330 C3
• KOYO/JTEKT 6330 C3
• NACHI 6330 C3

Essas referências compartilham a dimensão básica 150x320x65 mm, mas a substituição deve considerar principalmente folga C3, tipo de gaiola, capacidade de carga e especificações particulares de cada fabricante.

Folga Interna C3

O sufixo C3 informa que o rolamento apresenta folga radial interna superior à normal.

Essa configuração é frequentemente utilizada quando a folga operacional pode ser reduzida devido a:

• Interferência elevada no eixo
• Interferência no alojamento
• Dilatação térmica
• Temperatura elevada de funcionamento
• Diferença térmica entre anéis
• Condições específicas de velocidade e carga

Portanto, se o equipamento originalmente utiliza um 6330-M-C3, não é recomendado substituir diretamente por um 6330 com folga normal CN sem verificar as condições de funcionamento.

Características

• Rolamento rígido de esferas
• Uma carreira
• Grande porte
• Medidas 150x320x65 mm
• Folga interna aumentada C3
• Construção aberta
• Gaiola robusta
• Alta capacidade de carga radial
• Pode suportar cargas axiais moderadas em ambos os sentidos
• Baixo atrito
• Adequado para operação industrial
• Construção robusta para equipamentos de grande porte

Aplicações

O Rolamento TIMKEN 6330-M-C3 pode ser utilizado em aplicações industriais como:

• Motores elétricos de grande porte
• Ventiladores industriais
• Bombas
• Redutores
• Máquinas pesadas
• Equipamentos siderúrgicos
• Equipamentos de mineração
• Sistemas de transmissão
• Máquinas industriais
• Equipamentos de processamento
• Sistemas mecânicos de grande porte

A aplicação definitiva deve respeitar as especificações do fabricante da máquina.

Importante na Substituição

Para reposição do TIMKEN 6330-M-C3, confirme:

Medida: 150x320x65 mm
Série: 6330
Folga: C3
Configuração: M
Tipo: Rígido de esferas
Construção: Aberta

Um 6330 C3 de outra marca pode possuir as mesmas dimensões e folga, mas isso não garante automaticamente que a gaiola e todas as características construtivas sejam iguais ao 6330-M-C3.
