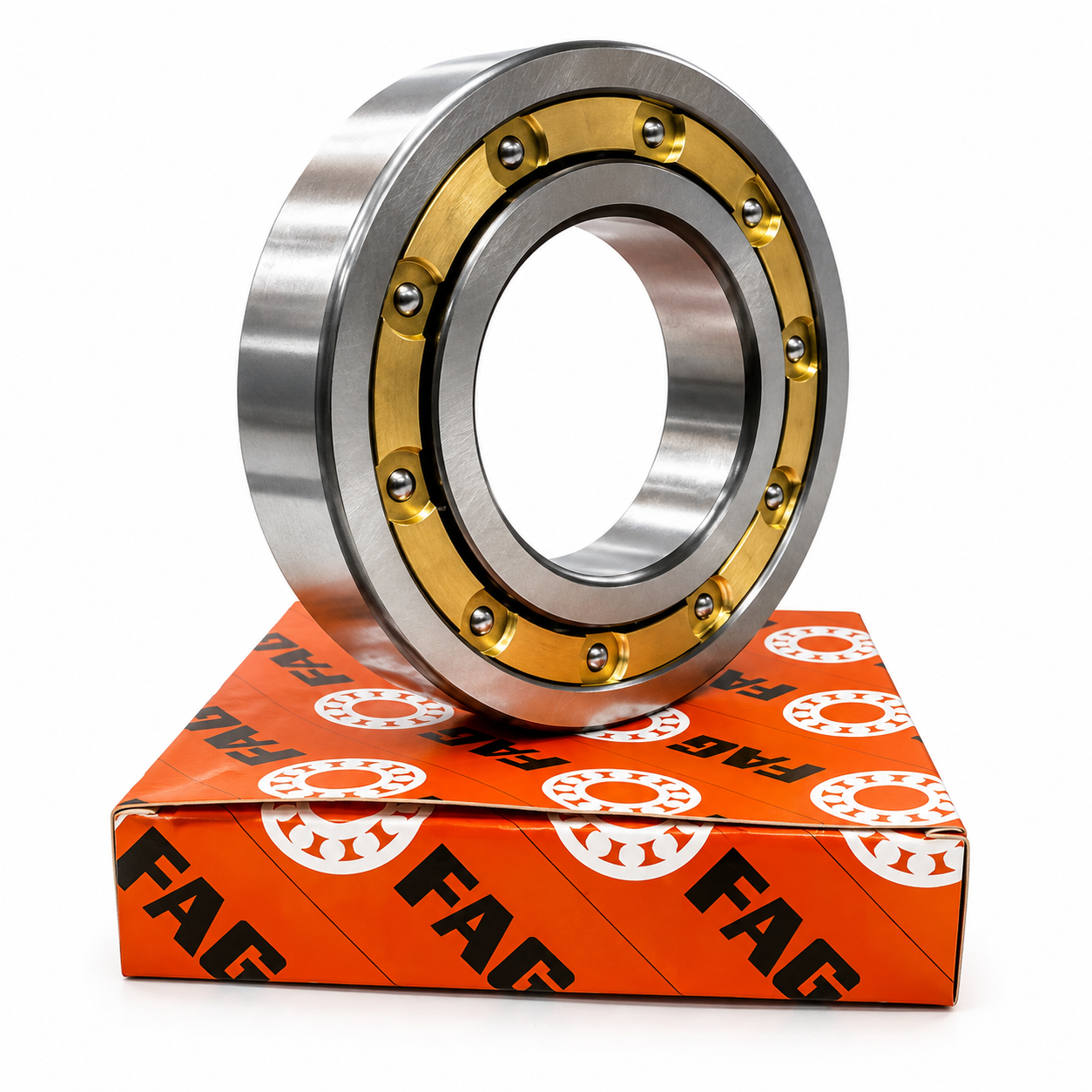

Rolamento FAG 6330-M-C3 150x320x65mm Rígido de Esferas – Gaiola de Latão Folga C3

O FAG 6330-M-C3 é um rolamento rígido de esferas de uma carreira de grande porte, desenvolvido para aplicações industriais que exigem elevada capacidade de carga, robustez e confiabilidade.

Possui dimensões de 150 mm de diâmetro interno, 320 mm de diâmetro externo e 65 mm de largura. Na configuração M-C3, utiliza gaiola maciça de latão guiada pelos elementos rolantes e apresenta folga interna radial C3, maior que a folga normal CN.

É um rolamento aberto, sem vedação, com furo cilíndrico e construção de uma carreira de esferas.

Especificações Técnicas

• Marca: FAG / Schaeffler
• Código: 6330-M-C3
• Código comercial: 6330M.C3
• Tipo: Rolamento rígido de esferas
• Número de carreiras: 1
• Diâmetro interno (d): 150 mm
• Diâmetro externo (D): 320 mm
• Largura (B): 65 mm
• Medida: 150x320x65 mm
• Furo: Cilíndrico
• Vedação: Aberto / sem vedação
• Gaiola: Maciça de latão
• Folga interna: C3 – maior que a normal
• Classe de tolerância: Normal / PN
• Capacidade dinâmica radial (Cr): 300 kN
• Capacidade estática radial (C0r): 290 kN
• Rotação limite: aproximadamente 3.600 rpm
• Rotação de referência: aproximadamente 3.000 rpm
• Peso: aproximadamente 26,5 kg

Medida Principal

150 x 320 x 65 mm

Interno: 150 mm
Externo: 320 mm
Largura: 65 mm

Como Interpretar o Código 6330-M-C3

6330 – Identificação dimensional do rolamento rígido de esferas da série 63.

M – Indica gaiola maciça de latão, guiada pelos elementos rolantes na especificação FAG.

C3 – Indica folga interna radial superior à folga normal CN.

Portanto, um 6330 padrão não deve ser tratado automaticamente como idêntico ao 6330-M-C3, pois a gaiola e principalmente a folga interna são características importantes para a aplicação.

Códigos Alternativos e Equivalentes

A referência pode aparecer comercialmente escrita de diversas formas:

• 6330-M-C3
• 6330M.C3
• 6330 M C3
• 6330MC3
• FAG 6330-M-C3
• FAG 6330M.C3

Como referências equivalentes entre outros fabricantes, são encontrados:

• SKF 6330 M/C3
• NTN 6330L1C3
• NACHI 6330MYC3
• TIMKEN 6330M-C3
• NSK 6330MC3E

Essas referências aparecem como alternativas comerciais para o FAG 6330-M-C3, mantendo a dimensão 150x320x65 mm e configurações correspondentes de gaiola/folga.

Para substituição em aplicação crítica, é recomendável conferir individualmente gaiola, folga, capacidade de carga, velocidade e estabilização térmica.

Folga C3

A folga C3 significa que o rolamento possui uma folga radial interna maior que a normal.

Essa característica pode ser necessária em aplicações nas quais fatores como temperatura, interferência de montagem e condições de funcionamento reduzem a folga operacional do rolamento.

Por isso, se o equipamento especifica 6330-M-C3, não é recomendado substituir simplesmente por um 6330-M com folga normal sem análise da aplicação.

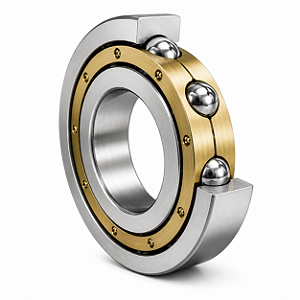

Gaiola M em Latão

O sufixo M utilizado pela FAG nesta referência identifica uma gaiola maciça de latão guiada pelos elementos rolantes.

Essa construção é especialmente relevante em rolamentos de grande porte e aplicações industriais exigentes.

Características

• Rolamento rígido de esferas de grande porte
• Medida 150x320x65mm
• Uma carreira de esferas
• Folga radial aumentada C3
• Gaiola maciça de latão
• Construção aberta
• Furo cilíndrico
• Elevada capacidade de carga radial
• Capacidade dinâmica de referência de 300 kN
• Construção robusta
• Adequado para aplicações industriais pesadas
• Código FAG/Schaeffler

Aplicações

O FAG 6330-M-C3 pode ser utilizado em motores elétricos de grande porte, equipamentos industriais, ventiladores, bombas, máquinas pesadas, transmissões, equipamentos de mineração, máquinas siderúrgicas, sistemas de acionamento e outros conjuntos mecânicos projetados para rolamento rígido de esferas 150x320x65 mm com folga C3.

A aplicação exata deve sempre respeitar as especificações do fabricante do equipamento.

Importante na Substituição

Para substituir o rolamento, confirme:

Código: 6330-M-C3
Medida: 150x320x65 mm
Folga: C3
Gaiola: M – latão
Construção: Aberta
Furo: Cilíndrico

Não confundir 6330-M-C3 com um 6330 comum, principalmente quando a aplicação exige especificamente folga C3 e gaiola de latão.
