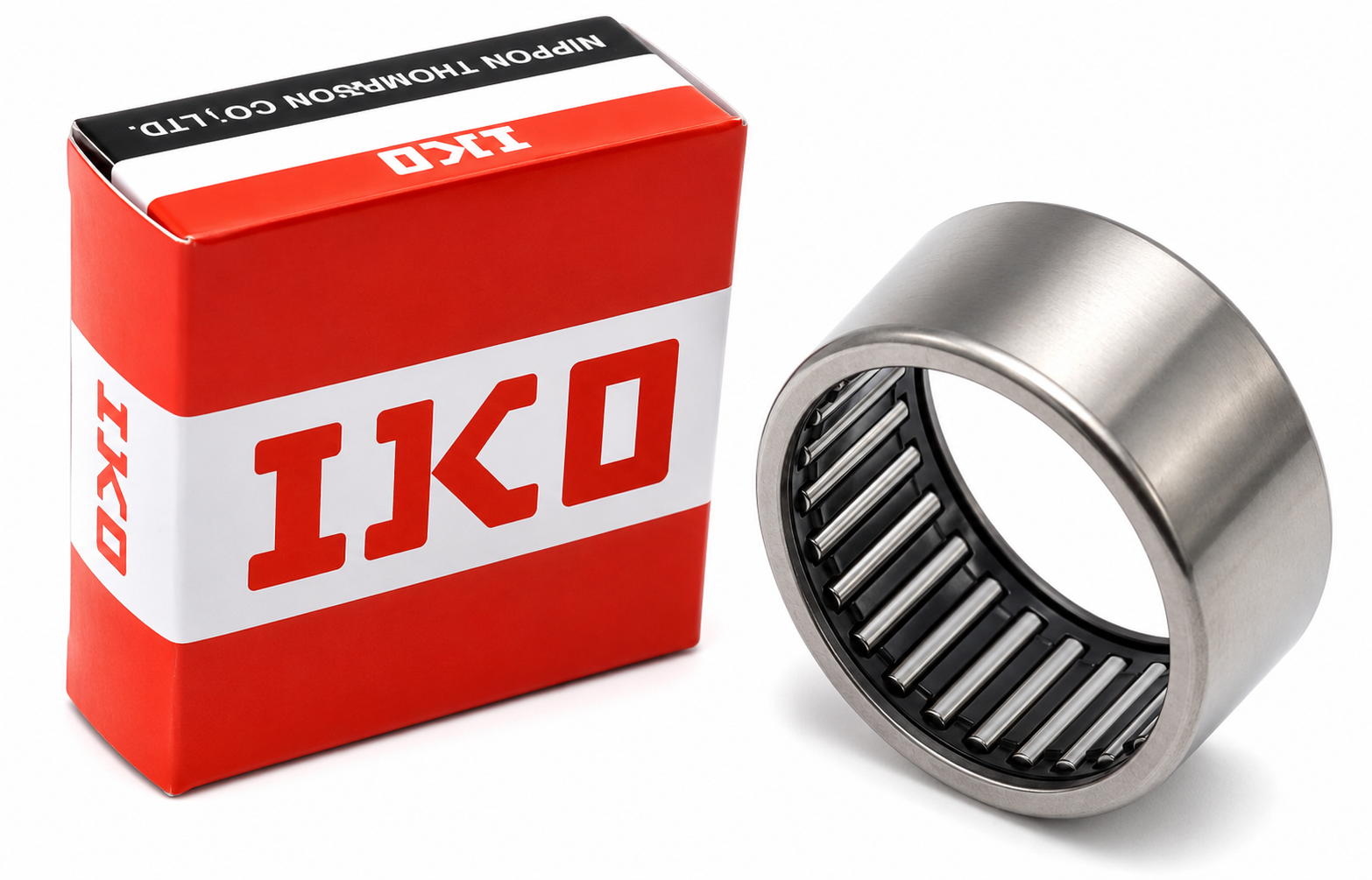

Rolamento de agulhas IKO BHA 2020 Z 31,75x41,275x31,75mm, série pesada tipo copo estampado. Equivalente JH-2020, SCH 2020 e BCH 2020

O IKO BHA 2020 Z é um rolamento radial de rolos de agulhas tipo copo estampado (Shell Type / Drawn Cup) da série pesada BHA, desenvolvido para aplicações que necessitam de alta capacidade de carga radial ocupando pouco espaço radial.

Suas dimensões são 31,75 mm de diâmetro interno, 41,275 mm de diâmetro externo e 31,75 mm de largura, correspondendo em polegadas a 1.1/4" x 1.5/8" x 1.1/4". O catálogo da IKO confirma a família BHA como rolamentos de agulhas tipo Shell em dimensões de polegadas.

Uma informação importante para reposição é que a própria tabela de intercâmbio da IKO relaciona o BHA 2020 ZOH aos códigos JH-2020, SCH 2020 e BCH 2020, todos na dimensão nominal correspondente.

Especificações Técnicas

• Marca: IKO
• Modelo: BHA 2020 Z
• Família: BHA
• Tipo: Rolamento radial de rolos de agulhas
• Construção: Copo estampado / Shell Type
• Série: Pesada / Heavy Duty
• Diâmetro interno (Fw): 31,75 mm
• Diâmetro externo (D): 41,275 mm
• Largura (C): 31,75 mm
• Medidas em polegadas: 1.1/4" x 1.5/8" x 1.1/4"
• Número de carreiras: 1
• Carga principal: Radial
• Peso aproximado: 81,5 g
• Capacidade dinâmica de referência: 40.000 N
• Capacidade estática de referência: 69.600 N
• Rotação limite em óleo: 12.000 rpm

Os valores de carga, dimensões e rotação constam nos dados técnicos da série IKO.

Medida Principal

31,75 x 41,275 x 31,75 mm

Ou:

1.1/4" x 1.5/8" x 1.1/4"

Códigos Alternativos e Equivalentes

Um grande diferencial para o cadastro deste produto é incluir os códigos de intercâmbio. A tabela dimensional e de equivalências da IKO apresenta:

• IKO BHA 2020 Z
• IKO BHA 2020 ZOH
• JH-2020
• SCH 2020
• BCH 2020
• IRB 1620 – referência de anel interno associada à medida

Portanto, um cliente procurando por JH 2020, SCH2020 ou BCH2020 pode estar procurando um rolamento dimensionalmente correspondente ao BHA 2020. Para substituição definitiva, é recomendável conferir características construtivas e de lubrificação da referência original.

BHA 2020 ZOH

Também existe a referência BHA 2020 ZOH. O sufixo OH identifica uma versão com furo de lubrificação no anel/carcaça externa.

Assim, não é recomendável tratar automaticamente BHA2020Z e BHA2020ZOH como absolutamente idênticos quando a aplicação depende do sistema de relubrificação.

Como Interpretar o Código

BHA – Série pesada de rolamentos de agulhas tipo copo estampado da IKO.

20 – Identificação dimensional relacionada ao diâmetro nominal de 1.1/4" (31,75 mm).

20 – Identificação da largura nominal de 1.1/4" (31,75 mm) dentro desta série.

Z – Designação utilizada na série padrão BHA da IKO.

A série BHA é diferente da série BA, apesar de ambas serem rolamentos de agulhas tipo Shell em dimensões de polegadas. A própria IKO mantém BA e BHA como famílias distintas.

Características

• Rolamento de agulhas de alta capacidade radial
• Construção compacta
• Série pesada BHA
• Medidas em padrão de polegadas
• Baixa seção transversal
• Grande quantidade de elementos rolantes
• Adequado para espaços radiais reduzidos
• Construção tipo copo estampado
• Capacidade dinâmica de referência de 40 kN
• Código internacional com referências de intercâmbio
• Produto da linha de rolamentos de agulhas IKO

Aplicações

O IKO BHA 2020 Z pode ser utilizado em transmissões, máquinas industriais, equipamentos agrícolas, sistemas mecânicos, caixas, conjuntos de eixos, máquinas especiais e outros equipamentos projetados para rolamentos de agulhas tipo copo estampado com medida 31,75x41,275x31,75 mm.

Importante na Substituição

Para substituir corretamente o BHA 2020, confira principalmente:

Interno: 31,75 mm
Externo: 41,275 mm
Largura: 31,75 mm
Tipo: Agulhas / copo estampado
Série: BHA pesada
Lubrificação: verificar se a aplicação exige versão ZOH

Os códigos JH-2020, SCH 2020 e BCH 2020 aparecem diretamente na tabela de intercâmbio da IKO para essa dimensão, sendo referências especialmente interessantes para busca e cotação.
