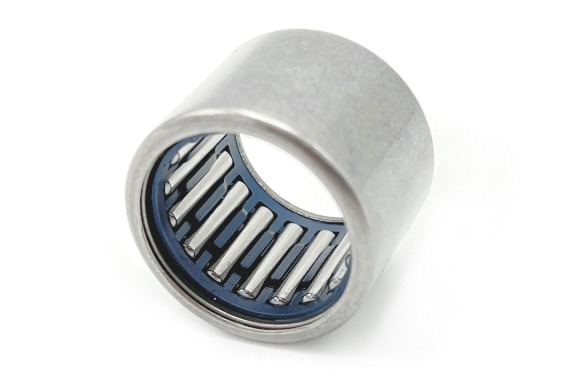

O IKO TA 2230 Z, também identificado como TA2230Z, é um rolamento radial de rolos de agulhas tipo copo estampado (Shell Type / Drawn Cup), desenvolvido para aplicações que necessitam de elevada capacidade de carga radial em um espaço radial reduzido.
O modelo possui 22 mm de diâmetro interno, 29 mm de diâmetro externo e 30 mm de largura. Essas dimensões são confirmadas em diferentes catálogos técnicos para a referência IKO TA2230Z.
A construção utiliza um anel externo estampado de pequena espessura e rolos de agulhas, permitindo uma excelente relação entre dimensões compactas e capacidade de carga.
Especificações Técnicas
- Marca: IKO
- Código: TA 2230 Z
- Código compacto: TA2230Z
- Tipo: Rolamento de rolos de agulhas
- Série: TA
- Construção: Shell Type / Copo Estampado
- Configuração: Aberta
- Diâmetro interno (Fw): 22 mm
- Diâmetro externo (D): 29 mm
- Largura (C): 30 mm
- Medida: 22x29x30 mm
- Número de carreiras: 1
- Carga predominante: Radial
- Gaiola: Aço
- Sistema dimensional: Métrico
- Peso aproximado: 42,5 g
- Capacidade dinâmica de referência: 23.800 N
- Capacidade estática de referência: 43.700 N
- Rotação máxima de referência: 18.000 rpm
Medida Principal
22 x 29 x 30 mm
Interno: 22 mm
Externo: 29 mm
Largura: 30 mm
Como Interpretar o Código TA 2230 Z
TA – Série IKO de rolamentos de agulhas tipo Shell / copo estampado.
22 – Diâmetro interno nominal de 22 mm.
30 – Largura nominal de 30 mm.
Assim:
TA2230Z = 22x29x30 mm
É importante não confundir com o TA2220Z, que mantém os diâmetros de 22 e 29 mm, mas possui apenas 20 mm de largura.
Códigos Alternativos e Equivalentes
As principais formas de identificação e pesquisa são:
- TA 2230 Z
- TA2230Z
- TA-2230-Z
- IKO TA2230Z
- IKO TA 2230 Z
- TA2230
- HMK2230
A referência HMK2230 aparece em tabelas de intercâmbio da família TA como alternativa dimensional ao TA2230Z, mantendo 22x29x30 mm.
Para aplicações críticas, a equivalência entre fabricantes deve considerar também capacidade de carga, gaiola, tolerâncias e condições de montagem.
Anel Interno Compatível
A IKO também relaciona o TA2230Z ao anel interno IRT1730-2 para aplicações em que o eixo não pode funcionar diretamente como pista para os rolos de agulhas.
O uso do anel interno depende da construção do conjunto e das características da superfície do eixo.
Características
- Rolamento radial de agulhas
- Medidas 22x29x30 mm
- Construção compacta
- Série métrica TA
- Copo externo estampado
- Pequena seção radial
- Alta capacidade de carga radial
- Gaiola de aço
- Construção aberta
- Boa relação entre carga e tamanho
- Adequado para espaços radiais reduzidos
- Produto IKO para aplicações industriais
Aplicações
O Rolamento IKO TA2230Z 22x29x30mm pode ser utilizado em transmissões, redutores, máquinas industriais, equipamentos agrícolas, conjuntos mecânicos, máquinas-ferramenta, sistemas de movimentação, equipamentos de automação e máquinas especiais projetadas para rolamentos de agulhas dessa dimensão.
Importante na Substituição
Para reposição, confirme:
Código: TA2230Z
Interno: 22 mm
Externo: 29 mm
Largura: 30 mm
Tipo: Agulhas
Construção: Copo estampado / Shell Type
Não confundir:
TA2220Z: 22x29x20 mm
TA2225Z: 22x29x25 mm
TA2230Z: 22x29x30 mm
TA223020Z: 22x30x20 mm
Principalmente o TA223020Z é diferente do TA2230Z, pois possui 30 mm de diâmetro externo, enquanto o TA2230Z possui 29 mm
