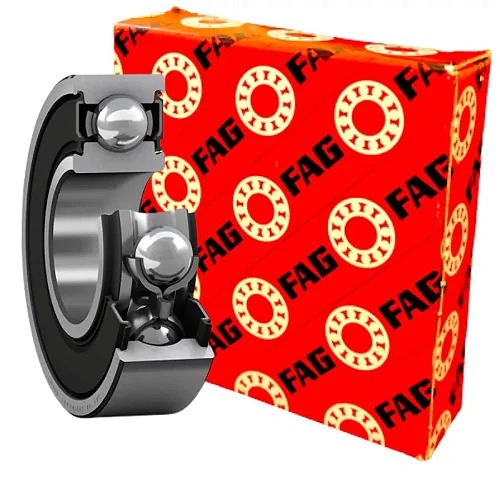

S6209-2RSR-C3-W203B FAG – Rolamento Rígido Inox 45x85x19mm Vedado Folga C3

S6209-2RSR-C3-W203B FAG – Rolamento Rígido Inox 45x85x19mm Vedado Folga C3

O S6209-2RSR-C3-W203B FAG é um rolamento rígido de esferas de uma carreira com folga C3. A folga radial interna maior que a normal ajuda a compensar a redução de folga provocada por ajustes interferentes e diferenças de temperatura, quando essa condição é prevista no projeto.

Especificações técnicas

• Marca: FAG
• MPN / código no catálogo: S6209.2RSR.C3.W203B
• Tipo: rolamento rígido de esferas de uma carreira
• Execução: execução inoxidável W203B, vedado dos dois lados
• Folga interna radial: C3 - maior que a folga normal (CN)
• Faixa C3 antes da montagem: 18 a 36 µm, conforme o diâmetro do furo
• Dimensões d x D x B: 45 x 85 x 19 mm
• Peso aproximado: 441 g
• Capacidade de carga dinâmica C: 31 kN
• Capacidade de carga estática C0: 20,4 kN
• Limite de rotação: 5.300 rpm
• Raio mínimo de canto rs: 1,1 mm
• Medidas de montagem: D1 mínimo 52 mm; D3 máximo 78 mm; raio rg máximo 1 mm
• Material: execução W203B com anéis em aço inoxidável, conforme catálogo FAG
• Gaiola: execução padrão FAG para a série
• NCM: 8482.10.10
• Conteúdo: 1 unidade

Características da execução C3

As vedações de contato dos dois lados ajudam a reter a graxa e dificultam a entrada de contaminantes. O rolamento é fornecido lubrificado de fábrica; a vedação reduz o limite de rotação em comparação com a versão aberta.

A classe C3 não indica qualidade ou precisão superior. Ela identifica uma folga radial maior que a normal antes da montagem. A folga efetiva em serviço depende dos ajustes, da temperatura, da carga e das condições de instalação.

A designação de compra é S6209.2RSR.C3.W203B. A forma S6209-2RS-C3-W203B é comum em pesquisas de outras marcas, mas material da vedação, tolerância, capacidade e rotação também devem ser validados.

Aplicações e seleção

Pode ser aplicado em motores elétricos, bombas, ventiladores, redutores, ferramentas, transportadores e máquinas industriais, conforme as exigências de carga, rotação, ajuste e lubrificação do projeto.

Atenção: use C3 somente quando essa folga estiver prevista para o equipamento. Antes da compra, confira o código completo, os sufixos, as dimensões, os ajustes do eixo e da caixa e a temperatura de trabalho. Dados técnicos e faixas C3 conforme o Catálogo Geral FAG fornecido, páginas 75 a 77.

Compre o rolamento S6209-2RSR-C3-W203B FAG na Fox Industrial e conte com suporte para conferir medidas e características da referência.
