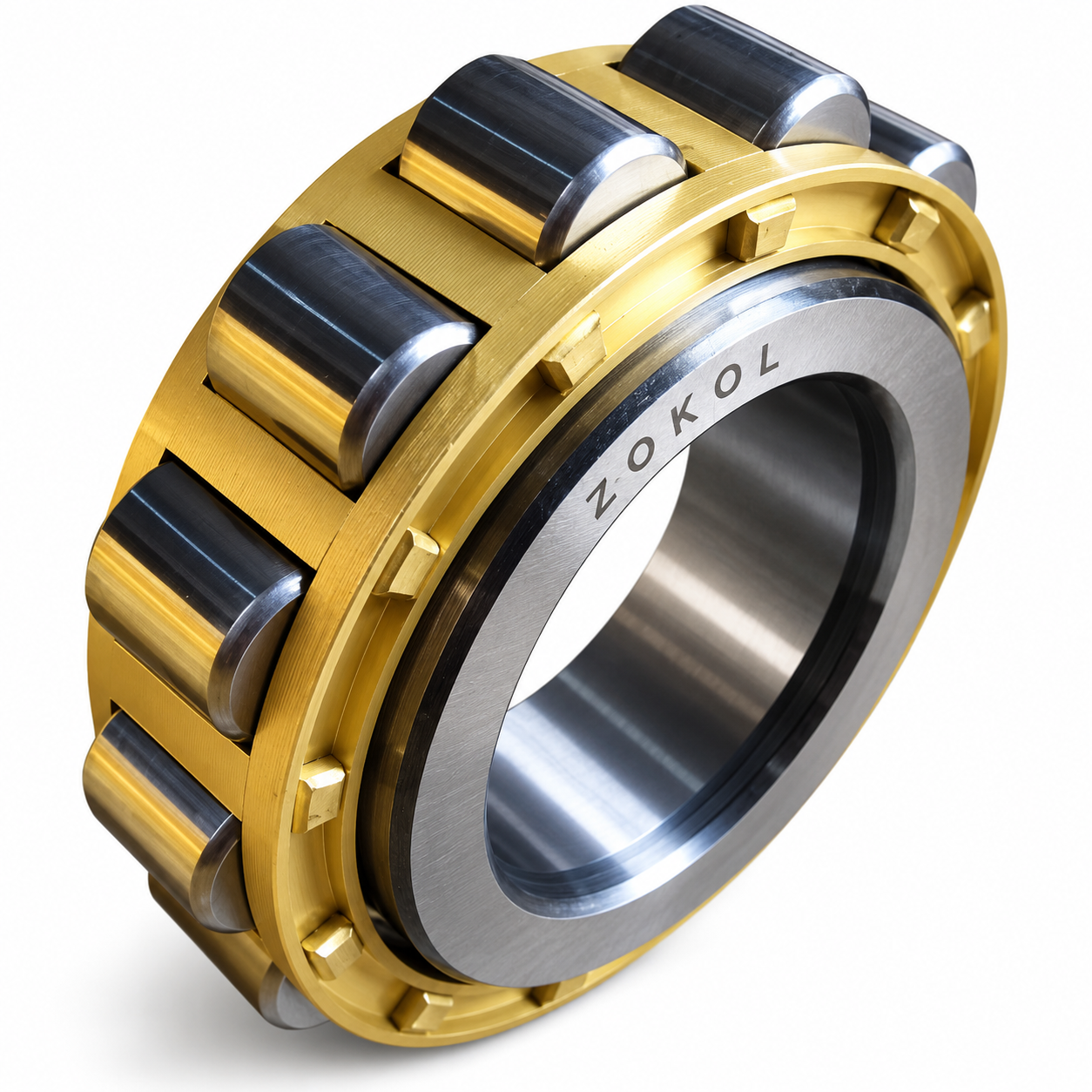

Rolamento RN307M 35x68,2x21mm de Rolos Cilíndricos – Sem Anel Externo Gaiola de Latão

O ZOKOL RN307M é um rolamento de rolos cilíndricos de uma carreira sem anel externo, desenvolvido principalmente para aplicações que necessitam de alta capacidade de carga radial e construção compacta.

A referência RN307M possui dimensões nominais de 35 mm de diâmetro interno, 68,2 mm de diâmetro sobre os rolos e 21 mm de largura. Diferentes tabelas técnicas da série RN307M confirmam a medida 35x68,2x21 mm e a construção sem anel externo.

Especificações Técnicas

• Marca: ZOKOL
• Código: RN307M
• Tipo: Rolamento de rolos cilíndricos
• Construção: Sem anel externo
• Número de carreiras: 1
• Diâmetro interno (d): 35 mm
• Diâmetro sobre os rolos (Ew): 68,2 mm
• Largura (B): 21 mm
• Medida de referência: 35x68,2x21 mm
• Gaiola: Latão usinado
• Vedação: Aberto
• Carga predominante: Radial
• Sistema dimensional: Métrico
• Peso de referência: aproximadamente 0,32 kg

A designação M é utilizada nessa família para indicar a gaiola usinada de latão.

Medida Principal

35 x 68,2 x 21 mm

Furo: 35 mm
Diâmetro sobre os rolos: 68,2 mm
Largura: 21 mm

Importante: os 68,2 mm não representam um anel externo convencional, pois o RN307M é fornecido sem anel externo. A superfície correspondente no equipamento participa diretamente do conjunto de rolamento.

Como Interpretar o Código RN307M

RN307 – Designação da família de rolamentos cilíndricos sem anel externo.

M – Gaiola usinada em latão.

O RN307M é relacionado dimensionalmente à construção interna do N307M. No N307M completo, o rolamento mede 35x80x21 mm, enquanto o diâmetro da pista do anel externo (Ew) é 68,2 mm.

Isso explica por que o RN307M possui 68,2 mm sobre os rolos, em vez dos 80 mm externos do N307M completo.

Códigos Alternativos e Equivalentes

A referência pode ser encontrada como:

• RN307M
• RN 307 M
• RN-307-M
• ZOKOL RN307M
• RN307 M
• 502307H
• 502307EH

A referência antiga 502307H aparece em tabelas comerciais como correspondente ao RN307M.

Relação com N307M

RN307M: 35 x 68,2 x 21 mm – sem anel externo

N307M: 35 x 80 x 21 mm – rolamento completo com anel externo

O NSK N307M, por exemplo, possui 35x80x21 mm e pista do anel externo de 68,2 mm, além de gaiola M de latão usinado.

Portanto, RN307M e N307M não devem ser cadastrados simplesmente como o mesmo produto, apesar da relação construtiva entre eles.

Características

• Rolamento de rolos cilíndricos
• Uma carreira
• Construção sem anel externo
• Medida funcional 35x68,2x21 mm
• Gaiola de latão
• Construção aberta
• Alta capacidade para cargas radiais
• Contato linear entre rolos e pista
• Construção radial compacta
• Indicado para equipamentos com pista integrada
• Utilizado em conjuntos mecânicos e redutores

Aplicações

O ZOKOL RN307M é especialmente encontrado em redutores, caixas de transmissão, equipamentos industriais, máquinas pesadas e conjuntos mecânicos que utilizam o alojamento como pista externa. Há fornecedores que identificam especificamente o RN307M para utilização em redutores cicloidais.

Importante na Substituição

Antes de substituir um RN307M, confirme:

Código: RN307M
Furo: 35 mm
Diâmetro sobre os rolos: 68,2 mm
Largura: 21 mm
Construção: sem anel externo
Gaiola: latão / M

Neste modelo, não basta procurar um rolamento convencional 35x68x21 mm. A ausência do anel externo faz parte do projeto do rolamento e deve ser respeitada na substituição.
