Rolamento FAG N216-EM 80x140x26mm de Rolos Cilíndricos

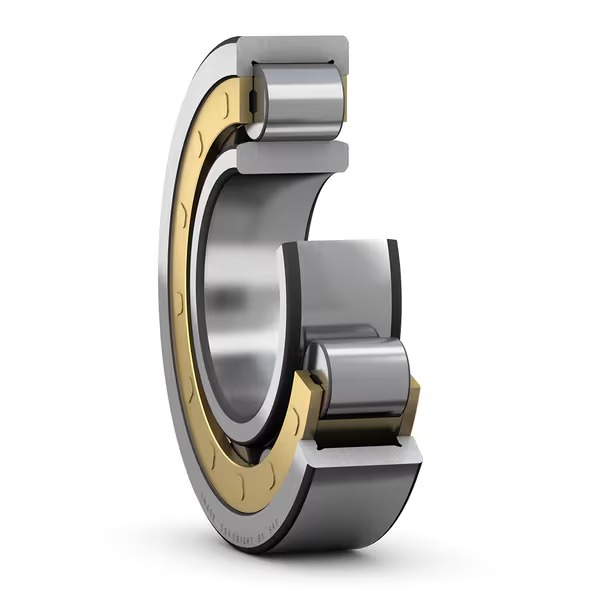

O FAG N216-EM é um rolamento de rolos cilíndricos de uma carreira, desenvolvido para aplicações industriais que exigem alta capacidade de carga radial, rigidez e operação confiável em rotações elevadas.

Suas dimensões principais são 80 mm de diâmetro interno, 140 mm de diâmetro externo e 26 mm de largura. A dimensão 80x140x26 mm é padronizada para a família 216 de rolamentos cilíndricos. Catálogos de rolamentos cilíndricos também listam o N216 EM exatamente nessa dimensão.

A configuração N possui dois ressaltos no anel interno e anel externo sem ressaltos, permitindo deslocamento axial do eixo em relação ao alojamento nos dois sentidos dentro do próprio rolamento. Por isso, esse tipo é frequentemente utilizado como mancal livre em conjuntos sujeitos à expansão térmica do eixo.

Especificações Técnicas

• Marca: FAG
• Código: N216-EM
• Família: N216
• Tipo: Rolamento de rolos cilíndricos
• Número de carreiras: 1
• Diâmetro interno (d): 80 mm
• Diâmetro externo (D): 140 mm
• Largura (B): 26 mm
• Medida: 80x140x26 mm
• Configuração: Tipo N
• Carga predominante: Radial
• Separável: Sim
• Gaiola: Usinada em latão na configuração EM
• Aplicação típica: Mancal livre / compensação de deslocamento axial
• Sistema dimensional: Métrico

Medida Principal

80 x 140 x 26 mm

Interno: 80 mm
Externo: 140 mm
Largura: 26 mm

Como Interpretar o Código N216-EM

N – Rolamento de rolos cilíndricos com ressaltos no anel interno e anel externo removível, permitindo deslocamento axial em ambos os sentidos.

216 – Identifica a série dimensional do rolamento, correspondente neste caso às medidas 80x140x26 mm.

E – Construção interna otimizada para maior capacidade de carga.

M – Gaiola usinada em latão.

Assim, a referência N216-EM deve ser considerada completa na reposição, especialmente porque existem outras configurações da mesma dimensão, como NU216, NJ216 e NUP216, que apresentam comportamento axial diferente.

Códigos Alternativos e Referências Relacionadas

A mesma dimensão básica pode aparecer em diferentes fabricantes e configurações:

• FAG N216-EM
• N216 EM
• N216-EM
• N216E.M
• N216E
• N216
• SKF N216
• NSK N216
• NTN N216
• KOYO/JTEKT N216

Também existem modelos dimensionalmente próximos ou iguais, mas estruturalmente diferentes:

• NU216
• NJ216
• NUP216
• NF216

Esses códigos não devem ser tratados como substitutos automáticos, pois a posição dos ressaltos nos anéis determina como o rolamento trabalha com cargas e deslocamentos axiais. O catálogo da NSK, por exemplo, diferencia claramente N216, NU216, NJ216 e NUP216 dentro da mesma família dimensional.

N216 x NU216 x NJ216 x NUP216

N216: permite deslocamento axial em ambos os sentidos e normalmente é utilizado como rolamento livre.

NU216: também permite deslocamento axial em ambos os sentidos, porém os ressaltos ficam no anel externo.

NJ216: permite posicionamento axial em uma direção.

NUP216: pode posicionar axialmente o eixo nos dois sentidos.

Portanto, embora possam possuir 80x140x26 mm, a aplicação mecânica não é necessariamente intercambiável.

Características

• Alta capacidade de carga radial
• Construção de uma carreira de rolos cilíndricos
• Gaiola robusta em latão
• Baixo atrito em relação à elevada capacidade de carga
• Boa rigidez radial
• Construção separável
• Facilita montagem e desmontagem
• Adequado para altas cargas
• Permite deslocamento axial relativo
• Ideal para compensação de dilatação térmica de eixos

Aplicações

O FAG N216-EM 80x140x26mm pode ser utilizado em motores elétricos, redutores, caixas de engrenagens, máquinas-ferramenta, equipamentos siderúrgicos, bombas, ventiladores industriais, transmissões, máquinas de produção e outros equipamentos que exijam elevada capacidade radial e liberdade de deslocamento axial.

Importante na Substituição

Antes de substituir o N216-EM, confirme principalmente:

Medidas: 80x140x26 mm
Configuração: N
Gaiola: EM / latão
Folga interna: verificar marcação adicional, como C3 ou C4
Precisão: verificar se existe classe especial
Aplicação axial: confirmar se o rolamento trabalha como mancal livre

Um NU216 ou NJ216, apesar de poder possuir exatamente as mesmas dimensões externas, não é automaticamente equivalente funcional ao N216-EM.
