Rolamento FAG 61814-2RSR-Y 70x90x10mm Rígido de Esferas Dupla Vedação – Série Fina

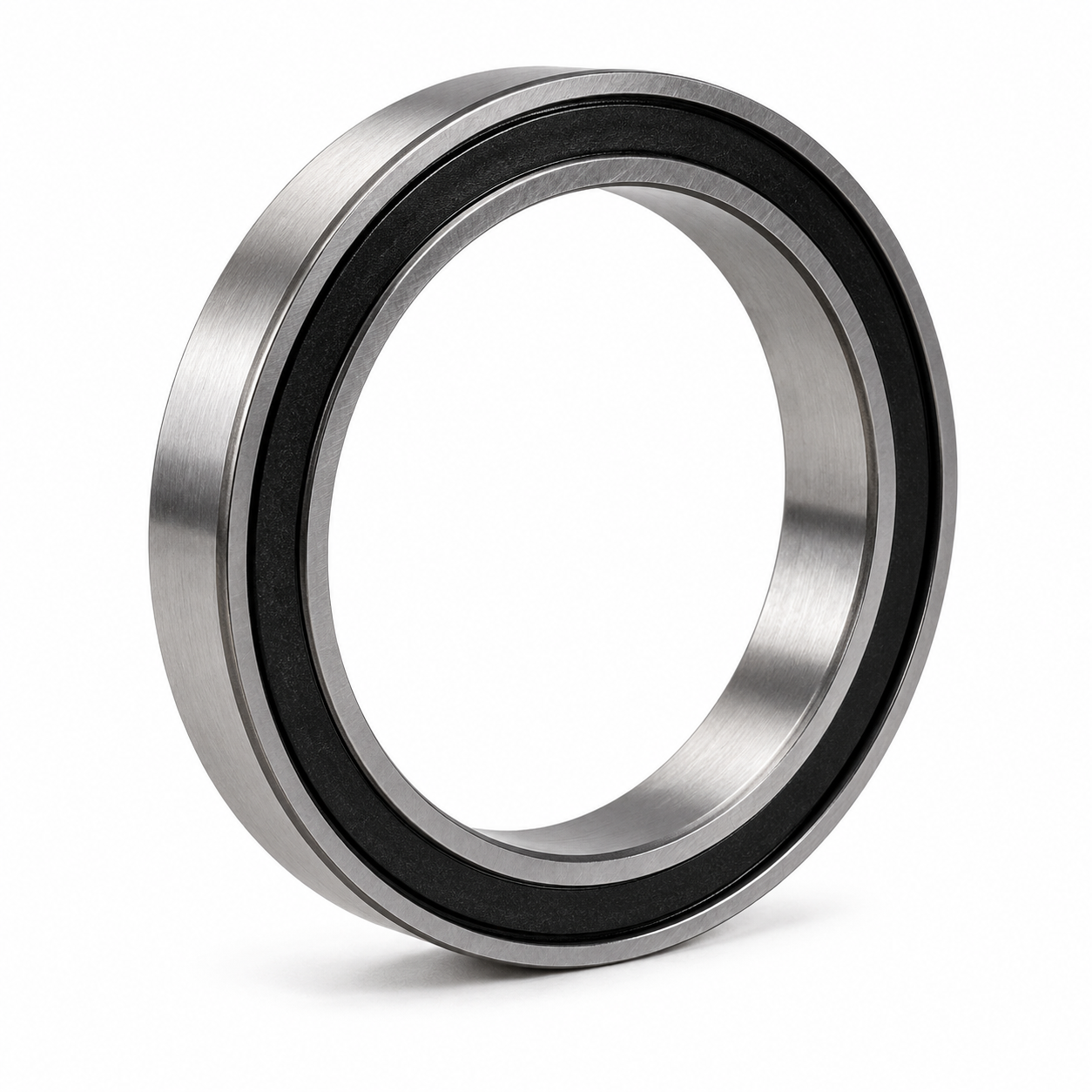

O FAG 61814-2RSR-Y é um rolamento rígido de esferas de uma carreira, pertencente à série dimensional fina 618, desenvolvido para aplicações que necessitam de um rolamento com grande diâmetro de furo e pequena seção transversal.

Possui dimensões de 70 mm de diâmetro interno, 90 mm de diâmetro externo e apenas 10 mm de largura, além de vedações em ambos os lados, protegendo as pistas e elementos rolantes contra contaminantes. A documentação técnica da Schaeffler identifica esta referência como rolamento rígido de esferas de uma carreira, vedado e com gaiola de chapa de latão.

Especificações Técnicas

• Marca: FAG / Schaeffler
• Código: 61814-2RSR-Y
• Tipo: Rolamento rígido de esferas
• Série: 618
• Número de carreiras: 1
• Diâmetro interno (d): 70 mm
• Diâmetro externo (D): 90 mm
• Largura (B): 10 mm
• Medida: 70x90x10 mm
• Vedação: 2RSR – vedado dos dois lados
• Gaiola: Chapa de latão
• Folga interna: CN / normal
• Furo: Cilíndrico
• Peso aproximado: 0,14 kg
• Carga dinâmica radial (Cr): 13,2 kN
• Carga estática radial (C0r): 12,4 kN
• Rotação limite: 3.500 rpm
• Faixa de temperatura de referência: -30 °C a +100 °C

Medida Principal

70 x 90 x 10 mm

Interno: 70 mm
Externo: 90 mm
Largura: 10 mm

Como Interpretar o Código 61814-2RSR-Y

61814 – Série dimensional fina do rolamento rígido de esferas, nesta referência correspondente a 70x90x10 mm.

2RSR – Indica vedação por lábio em ambos os lados do rolamento. A vedação auxilia na retenção da graxa e na proteção contra entrada de contaminantes.

Y – Designação construtiva utilizada pela FAG nesta família; a documentação técnica desta referência especifica gaiola de chapa de latão.

Códigos Alternativos e Equivalentes

A referência pode aparecer comercialmente em diferentes formas de escrita:

• 61814-2RSR-Y
• 61814 2RSR Y
• 618142RSRY
• FAG 61814-2RSR-Y
• 61814-2RS
• 6814-2RS
• 6814 2RS
• 6814RS

A nomenclatura 6814 é amplamente utilizada por outros fabricantes para rolamentos da mesma família dimensional 70x90x10 mm. Referências NSK 6814, 6814ZZ e 6814VV, por exemplo, aparecem como dimensionalmente relacionadas ao FAG 61814.

Atenção: 6814ZZ, 6814VV e 6814-2RS podem possuir o mesmo envelope dimensional, porém utilizam sistemas de fechamento diferentes. Portanto, não devem ser considerados equivalentes funcionais automaticamente quando o equipamento exige especificamente 2RSR.

Série Fina 618

Um dos principais diferenciais do 61814-2RSR-Y é sua construção extremamente fina.

O rolamento possui:

Furo: 70 mm
Diâmetro externo: apenas 90 mm
Largura: apenas 10 mm

Isso permite sua utilização em projetos nos quais existe pouco espaço radial e axial disponível, mantendo um furo relativamente grande.

Não deve ser confundido, por exemplo, com:

61814: 70x90x10 mm
61914: 70x100x16 mm
6014: 70x110x20 mm
6214: 70x125x24 mm

São famílias dimensionalmente diferentes.

Características

• Rolamento rígido de esferas
• Uma carreira
• Série fina 618
• Medida 70x90x10mm
• Dupla vedação 2RSR
• Gaiola de latão
• Folga interna normal
• Construção compacta
• Baixa seção transversal
• Boa capacidade radial para suas dimensões
• Pode acomodar cargas axiais conforme limites da aplicação
• Proteção contra contaminantes
• Lubrificação retida pelas vedações
• Produto FAG / Schaeffler

Aplicações

O FAG 61814-2RSR-Y pode ser utilizado em máquinas industriais, motores, sistemas de automação, equipamentos de precisão, máquinas-ferramenta, conjuntos mecânicos compactos, equipamentos especiais e sistemas de transmissão, desde que a aplicação seja dimensionada para o rolamento 70x90x10 mm.

Importante na Substituição

Para substituir corretamente este rolamento, confira:

Código: 61814-2RSR-Y
Medida: 70x90x10 mm
Vedação: 2RSR nos dois lados
Folga: CN / normal
Gaiola: latão
Série: 618

Um rolamento 6814-2RS 70x90x10mm pode ser uma alternativa dimensional interessante, mas a equivalência completa deve considerar tipo de vedação, gaiola, folga interna, capacidade de carga e rotação.
