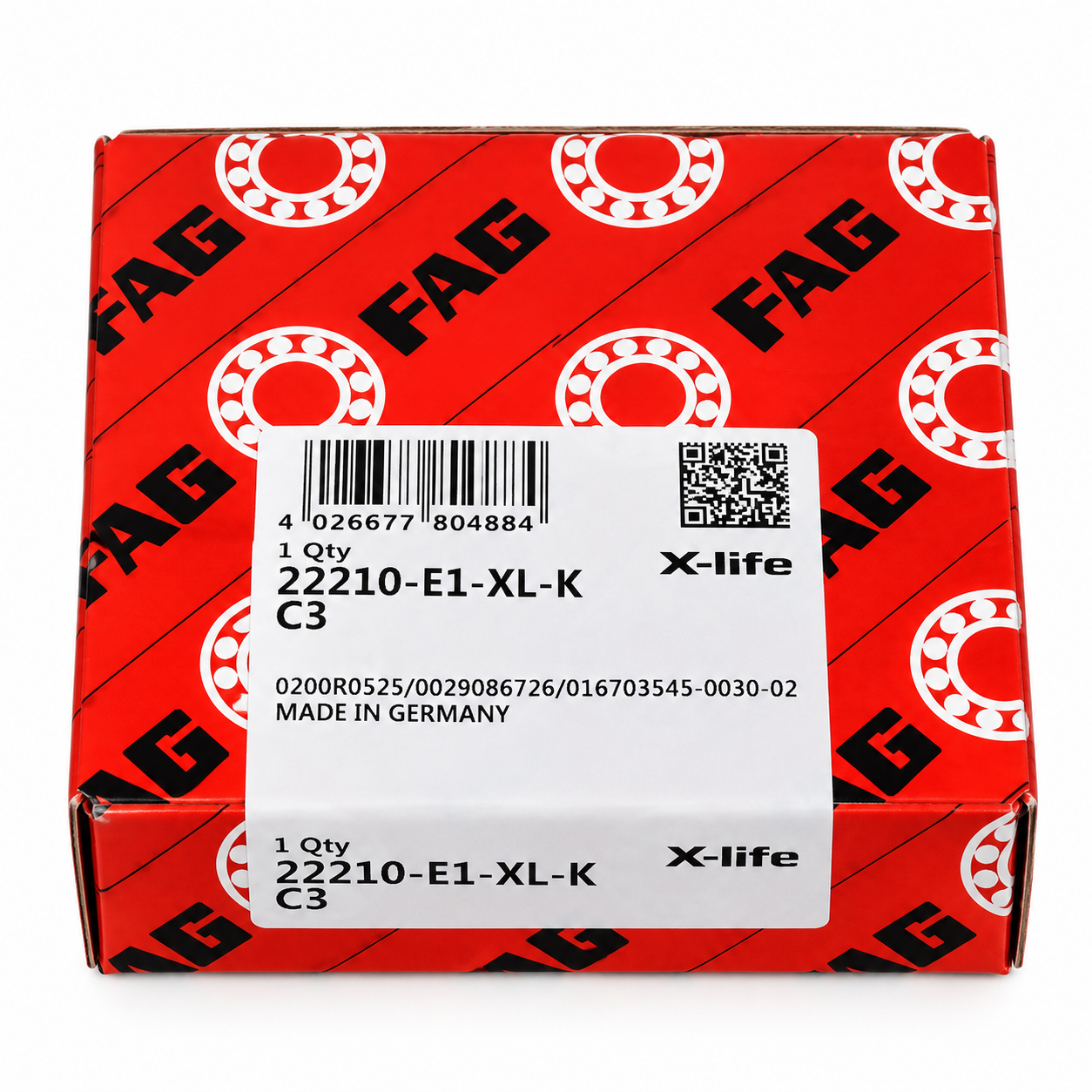

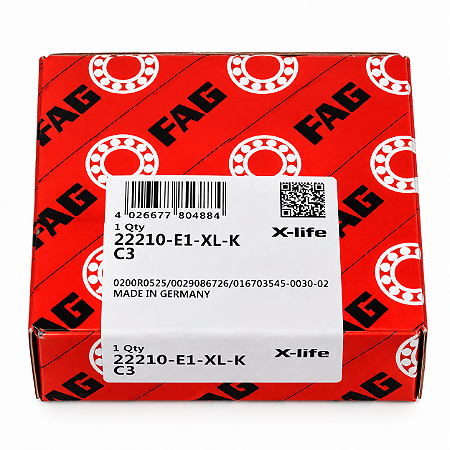

Rolamento FAG 22210-E1-K-C3 50x90x23mm Autocompensador de Rolos – Furo Cônico C3

O FAG 22210-E1-K-C3, também encontrado como 22210E1K.C3 e 22210 E1 K C3, é um rolamento autocompensador de rolos de duas carreiras, desenvolvido para suportar elevadas cargas radiais, cargas axiais e desalinhamentos do eixo.

Possui dimensões de 50 mm de diâmetro interno, 90 mm de diâmetro externo e 23 mm de largura. A série 22210 é confirmada pela própria documentação Schaeffler/FAG com medida 50x90x23 mm.

Nesta versão, o sufixo K identifica o furo cônico com conicidade 1:12, enquanto C3 determina uma folga radial interna maior que a normal. A designação E1 corresponde ao projeto interno otimizado para maior capacidade de carga.

Especificações Técnicas

• Marca: FAG / Schaeffler
• Código: 22210-E1-K-C3
• Código informado: 22210E1K.C3
• Tipo: Rolamento autocompensador de rolos
• Número de carreiras: 2
• Diâmetro interno (d): 50 mm
• Diâmetro externo (D): 90 mm
• Largura (B): 23 mm
• Medida: 50x90x23 mm
• Furo: Cônico
• Conicidade: 1:12
• Folga interna: C3
• Construção: Aberta
• Capacidade dinâmica Cr: aproximadamente 109 kN
• Capacidade estática C0r: aproximadamente 107 kN
• Limite de fadiga: aproximadamente 14,3 kN
• Rotação de referência: aproximadamente 5.100 rpm
• Rotação limite: aproximadamente 9.500 rpm
• Peso: aproximadamente 0,6 kg
• Bucha de fixação correspondente: H310

Os valores de carga e rotação publicados para esta referência são 109 kN dinâmica, 107 kN estática, 5.100 rpm de referência e 9.500 rpm de limite.

Medida Principal

50 x 90 x 23 mm

Interno nominal: 50 mm
Externo: 90 mm
Largura: 23 mm
Furo: Cônico 1:12

Como Interpretar o Código 22210-E1-K-C3

22210 – Série dimensional do rolamento autocompensador de rolos.

E1 – Projeto interno otimizado, com maior capacidade de carga.

K – Furo cônico com conicidade 1:12.

C3 – Folga radial interna maior que a normal (CN).

Portanto:

22210-E1-K-C3 = Autocompensador de rolos 50x90x23 mm + projeto E1 + furo cônico 1:12 + folga C3.

Códigos Alternativos e Equivalentes

Principais formas de pesquisa:

• 22210-E1-K-C3
• 22210E1KC3
• 22210E1K.C3
• 22210 E1 K C3
• 22210 E1K C3
• FAG 22210-E1-K-C3
• FAG 22210E1KC3
• 22210 KC3
• 22210K C3
• 22210 K/C3

Um guia de intercâmbio da NTN relaciona diretamente esta configuração entre fabricantes:

FAG: 22210-E1-K-C3
SKF: 22210 EK/C3
NTN: 22210 EAKW33C3
NSK: 22210 EAKE4C3
Timken: 22210 KEJW33C3

Essas referências são correspondências de família indicadas em tabela de intercâmbio, mas requisitos específicos de gaiola, lubrificação e projeto interno devem ser conferidos em aplicações críticas.

Bucha de Fixação H310

Por possuir furo cônico K 1:12, o FAG 22210-E1-K-C3 pode ser montado utilizando a bucha de fixação H310. A correspondência H310 é indicada para esta referência em tabelas comerciais do rolamento.

Ao utilizar a H310, o conjunto é normalmente montado em eixo de 45 mm, apesar de o diâmetro nominal do furo do rolamento ser 50 mm.

Não Confundir

22210-E1-C3 → furo cilíndrico, folga C3.

22210-E1-K → furo cônico 1:12, folga normal.

22210-E1-K-C3 → furo cônico 1:12 + folga C3.

Portanto, o sufixo K é essencial na substituição.

Características

• Original FAG / Schaeffler
• Autocompensador de rolos
• Duas carreiras de rolos
• Medida 50x90x23 mm
• Furo cônico 1:12
• Folga radial C3
• Projeto interno E1
• Alta capacidade de carga radial
• Suporta cargas axiais nos dois sentidos
• Compensa desalinhamentos
• Adequado para deflexões do eixo
• Construção aberta
• Pode ser utilizado com bucha H310
• Aplicação industrial pesada

Aplicações

O FAG 22210-E1-K-C3 é indicado para aplicações como redutores, transportadores, britadores, equipamentos de mineração, máquinas industriais, ventiladores, equipamentos agrícolas, máquinas de processamento, elevadores, guindastes e sistemas sujeitos a cargas elevadas e desalinhamentos. A Schaeffler descreve essa família como autocompensadora e apropriada para altas cargas radiais, além de cargas axiais nos dois sentidos.

Importante na Substituição

Confira sempre:

Marca: FAG
Código: 22210-E1-K-C3
Medida: 50x90x23 mm
Tipo: Autocompensador de rolos
Furo: Cônico 1:12
Folga: C3
Bucha correspondente: H310

Não substitua automaticamente por um 22210 de furo cilíndrico, pois o sistema de montagem é diferente.
