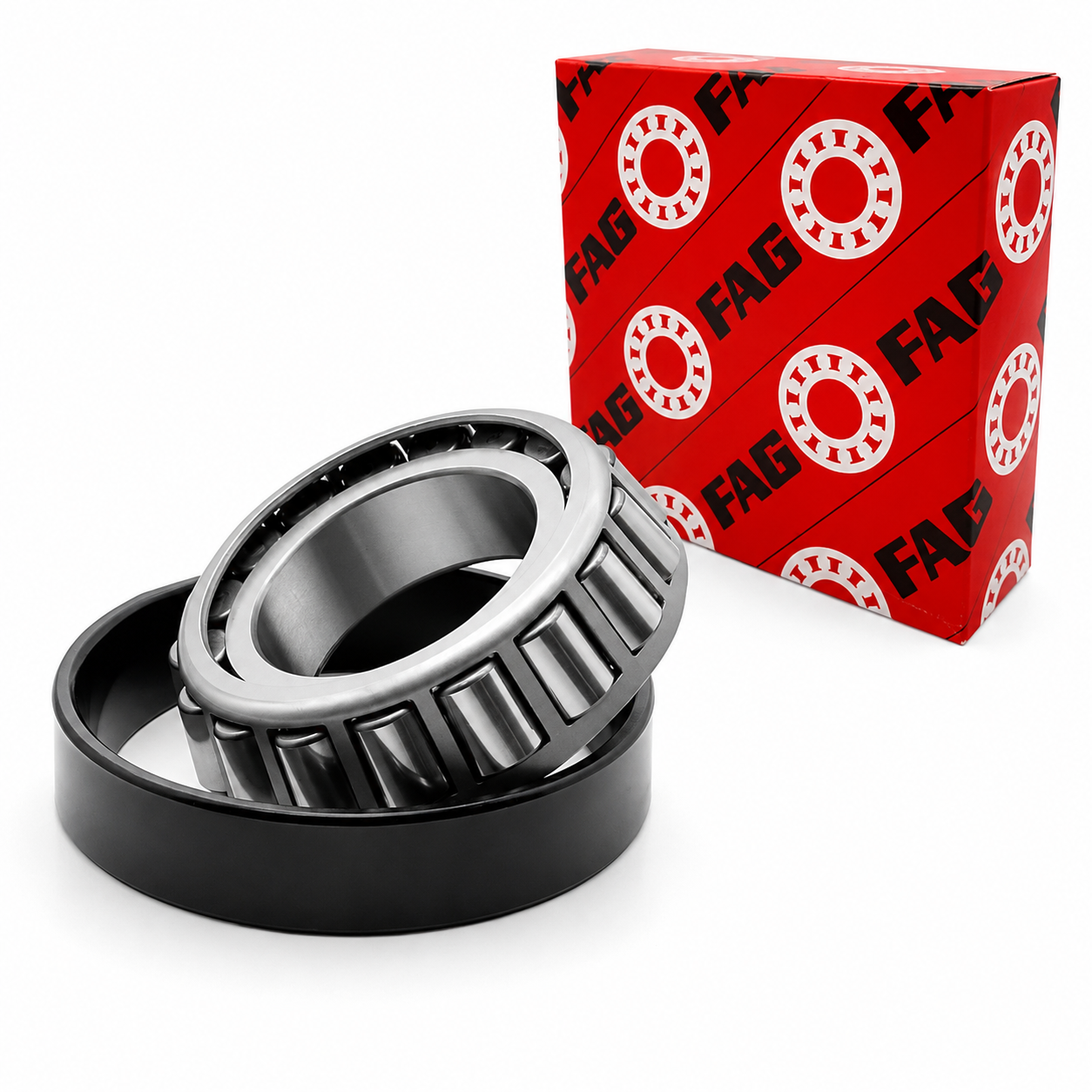

Rolamento de Rolos Cônicos FAG 30220-90KA4 100x180x37mm – Uma Carreira Alta Carga

O FAG 30220-90KA4 pertence à família 30220 de rolamentos de rolos cônicos de uma carreira, utilizada em aplicações que necessitam suportar elevadas cargas radiais combinadas com esforços axiais em uma direção.

A referência dimensional 30220 possui medidas principais de 100 mm de diâmetro interno, 180 mm de diâmetro externo e 37 mm de largura total. O catálogo comercial FAG apresenta atualmente a referência 30220-A nessas mesmas dimensões.

O conjunto é separável: o cone, formado pelo anel interno, gaiola e rolos cônicos, pode ser separado do anel externo (capa/cup). Essa construção facilita a montagem e permite o ajuste da folga ou pré-carga conforme o projeto do equipamento.

Especificações Técnicas

• Marca: FAG / Schaeffler
• Código informado: 30220-90KA4
• Família dimensional: 30220
• Tipo: Rolamento de rolos cônicos
• Número de carreiras: 1
• Diâmetro interno (d): 100 mm
• Diâmetro externo (D): 180 mm
• Largura total (T): 37 mm
• Largura do anel interno (B): 34 mm
• Largura do anel externo (C): 29 mm
• Construção: Separável
• Vedação: Aberto
• Carga: Radial e axial combinada
• Carga axial: Uma direção
• Série: 302
• Normas dimensionais da família: DIN ISO 355 / DIN 720
• Peso de referência: aproximadamente 3,7 kg

As dimensões 100x180x37 mm são confirmadas em múltiplas referências do FAG 30220-A.

Medida Principal

100 x 180 x 37 mm

Interno: 100 mm
Externo: 180 mm
Largura total: 37 mm

Código 30220-90KA4

Para SEO e localização da peça, recomendo manter no cadastro exatamente a referência gravada/informada 30220-90KA4, além da referência-base 30220.

Formas de pesquisa:

• 30220-90KA4
• 30220 90KA4
• 3022090KA4
• FAG 30220-90KA4
• FAG 30220
• 30220-A
• 30220A
• 30220-XL

A referência comercial FAG 30220-A possui exatamente 100x180x37 mm.

Importante: encontrei documentação sólida para a família FAG 30220-A/30220-XL, mas não documentação pública suficiente para afirmar o significado específico do sufixo 90KA4. Por isso, eu não cadastraria 30220-A como equivalente funcional 100% confirmado do 30220-90KA4 apenas pelas dimensões. O ideal é preservar o código 90KA4 no anúncio e tratá-lo como variante específica até confirmação pelo catálogo Schaeffler/OEM.

Referências Relacionadas

Como referências dimensionais e de pesquisa:

FAG 30220-A – 100x180x37 mm
FAG 30220-XL – 100x180x37 mm
SKF 30220 J2 – aparece como referência cruzada para o FAG 30220-A em catálogo de distribuidor.

Também existem 30220 NSK, NTN, KOYO/JTEKT, TIMKEN e outras marcas, porém a equivalência deve ser confirmada considerando não somente as dimensões, mas também geometria interna, capacidade de carga, tolerâncias e eventual especificação especial representada pelo 90KA4.

Capacidade de Carga de Referência

Para o FAG 30220-A, são encontrados os seguintes valores:

• Carga dinâmica radial (Cr): 250 kN
• Carga estática radial (C0r): 325 kN
• Limite de fadiga radial: aproximadamente 35,5 kN
• Rotação limite: aproximadamente 4.000 rpm
• Rotação de referência: aproximadamente 2.850 rpm
• Fator e: 0,42
• Fator Y: 1,43
• Fator Y0: 0,79

Esses números são dados de referência do 30220-A, não devem ser atribuídos automaticamente à variante 30220-90KA4 sem confirmação específica.

Características

• Rolamento de rolos cônicos de uma carreira
• Medidas 100x180x37mm
• Alta capacidade de carga radial
• Suporta cargas axiais em uma direção
• Adequado para cargas combinadas
• Construção robusta
• Rolos e pistas com geometria cônica
• Cone e capa separáveis
• Facilita montagem e manutenção
• Possibilidade de ajuste do conjunto
• Indicado para aplicações industriais pesadas

Aplicações

A família FAG 30220 é utilizada em aplicações de alta carga, podendo atender cubos, eixos, transmissões, redutores, equipamentos industriais pesados, máquinas agrícolas, máquinas de construção e outros conjuntos mecânicos projetados para rolamento cônico de 100x180x37 mm.

A aplicação final do 30220-90KA4, entretanto, deve respeitar a especificação original do equipamento, principalmente por causa do sufixo especial.

Importante na Substituição

Para substituir o FAG 30220-90KA4, confira:

Código completo: 30220-90KA4
Família: 30220
Furo: 100 mm
Externo: 180 mm
Largura: 37 mm
Tipo: Rolos cônicos de uma carreira
