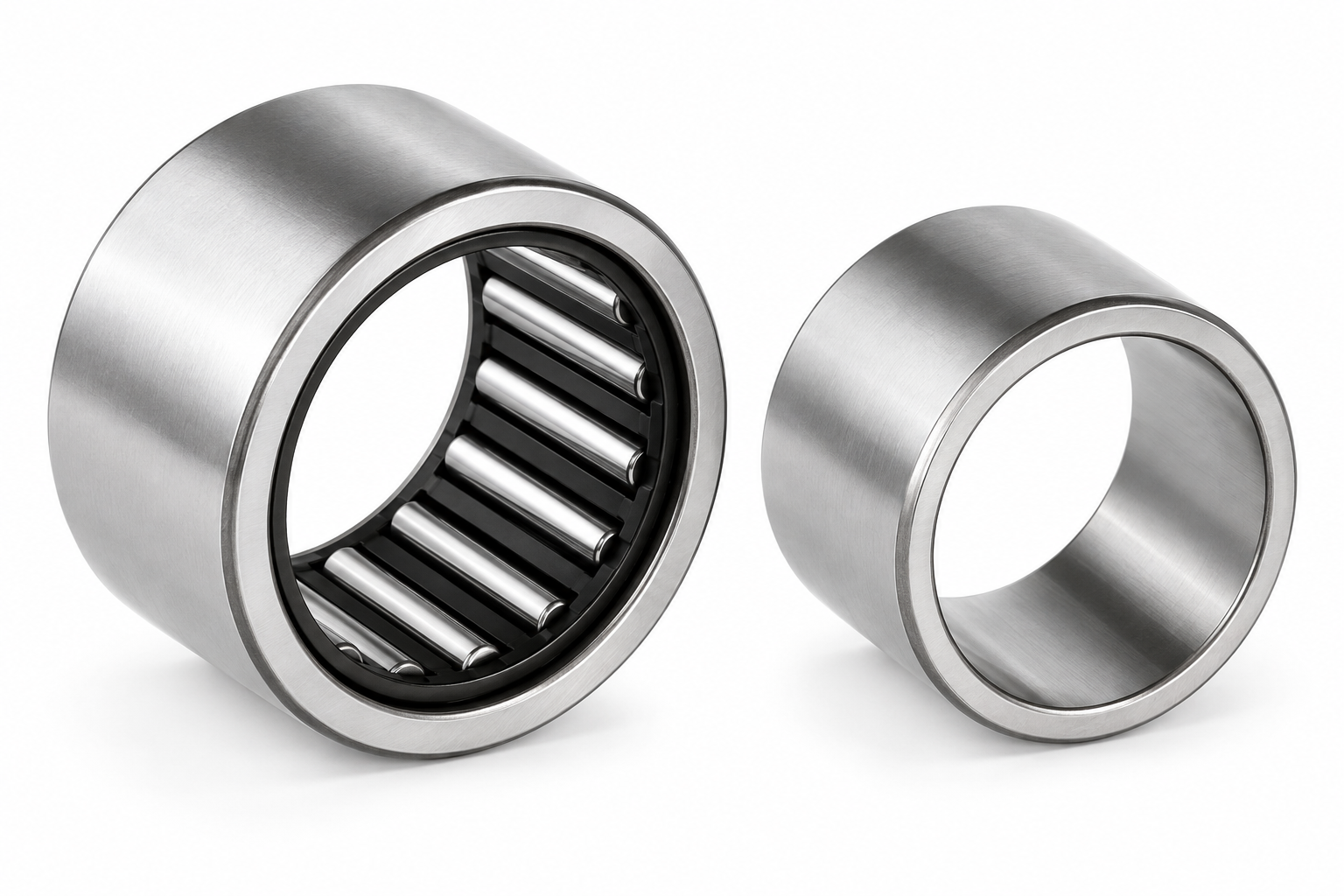

O Conjunto HK1816 + IRT1516 é composto por um rolamento de agulhas tipo copo estampado HK1816 e seu respectivo anel interno IRT1516, formando uma solução completa para aplicações em que o próprio eixo não pode ser utilizado diretamente como pista para as agulhas.
O HK1816 possui dimensões nominais de 18x24x16 mm. Ao utilizar o anel interno IRT1516, com dimensões 15x18x16,5 mm, o conjunto passa a trabalhar com eixo de 15 mm. A associação do IRT1516 com a família de rolamentos 18x24x16 é documentada em tabelas técnicas IKO.
Portanto, é importante diferenciar a medida individual do rolamento da medida funcional do conjunto:
HK1816 sozinho: 18x24x16 mm
IRT1516: 15x18x16,5 mm
HK1816 + IRT1516 montados: eixo 15 mm × externo 24 mm × largura nominal do rolamento 16 mm
O anel interno possui largura ligeiramente maior, de 16,5 mm, característica normal dessa montagem.
Especificações Técnicas
Rolamento HK1816
- Tipo: Rolamento de agulhas com copo estampado
- Modelo: HK1816
- Diâmetro interno funcional (Fw): 18 mm
- Diâmetro externo: 24 mm
- Largura: 16 mm
- Construção: Aberta
- Número de carreiras: 1
- Aplicação: Cargas radiais
- Peso aproximado: 18 g
A medida 18x24x16 mm do HK1816 é confirmada em catálogos e referências técnicas da série.
Anel Interno IRT1516
- Modelo: IRT1516
- Diâmetro interno: 15 mm
- Diâmetro externo: 18 mm
- Largura: 16,5 mm
- Tipo: Anel interno para rolamento de agulhas
- Massa aproximada: 9,9 g
A documentação IKO especifica o IRT1516 em 15x18x16,5 mm.
Medida Principal do Conjunto
15 x 24 x 16 mm
Considerando a montagem:
Eixo: 15 mm
Diâmetro externo do conjunto: 24 mm
Largura do rolamento: 16 mm
Largura do anel interno: 16,5 mm
O Kit Contém
1 peça – Rolamento de Agulhas HK1816 18x24x16 mm
1 peça – Anel Interno IRT1516 15x18x16,5 mm
Como Funciona o Conjunto
O HK1816 normalmente trabalha diretamente sobre um eixo de 18 mm, desde que a superfície do eixo tenha dureza, acabamento e tolerâncias adequadas para funcionar como pista das agulhas.
Quando isso não é possível, utiliza-se o IRT1516.
O anel possui:
Furo 15 mm → encaixe no eixo
Externo 18 mm → forma a pista interna do HK1816
Dessa forma:
Eixo 15 mm → IRT1516 → HK1816 → Alojamento 24 mm
Essa combinação é tecnicamente coerente, e tabelas de intercâmbio relacionam explicitamente o IRT1516 ao HK1816.
Códigos Alternativos e Equivalentes
Formas de pesquisa do conjunto:
- HK1816 + IRT1516
- HK 1816 + IRT 1516
- HK1816 IRT1516
- HK 1816 IRT 1516
- HK1816 com anel interno
- HK1816 para eixo 15mm
- Rolamento HK1816 15mm
- Rolamento agulha 15x24x16
- IRT1516
- IRT 1516
- Anel interno 15x18x16,5
- Kit HK1816 IRT1516
Na nomenclatura IKO, o rolamento aberto equivalente da família aparece como TLA1816Z, também 18x24x16 mm, e a documentação relaciona o IRT1516 como anel interno associado.
Características
- Kit completo com rolamento e anel interno
- Para eixo de 15 mm
- Rolamento de agulhas compacto
- Pequena seção transversal
- Elevada capacidade de carga radial para seu tamanho
- Copo externo estampado
- Construção aberta
- Anel interno removível
- Permite utilização quando o eixo não possui pista adequada
- Facilita manutenção e substituição
- Ideal para conjuntos mecânicos compactos
Aplicações
O conjunto HK1816 + IRT1516 pode ser utilizado em máquinas industriais, equipamentos mecânicos, redutores, sistemas de transmissão, equipamentos agrícolas, máquinas especiais, mecanismos compactos, eixos, articulações e conjuntos que necessitem de rolamento de agulhas em eixo de 15 mm.
Importante na Substituição
Não confundir:
HK1816 sozinho: 18x24x16 mm
HK1816 + IRT1516: conjunto para eixo de 15 mm, mantendo externo de 24 mm.
Também não confundir HK1816 com BK1816. O HK é uma construção aberta, enquanto a família BK correspondente possui uma extremidade fechada. As tabelas técnicas também relacionam o IRT1516 ao BK1816, mas são construções diferentes.
