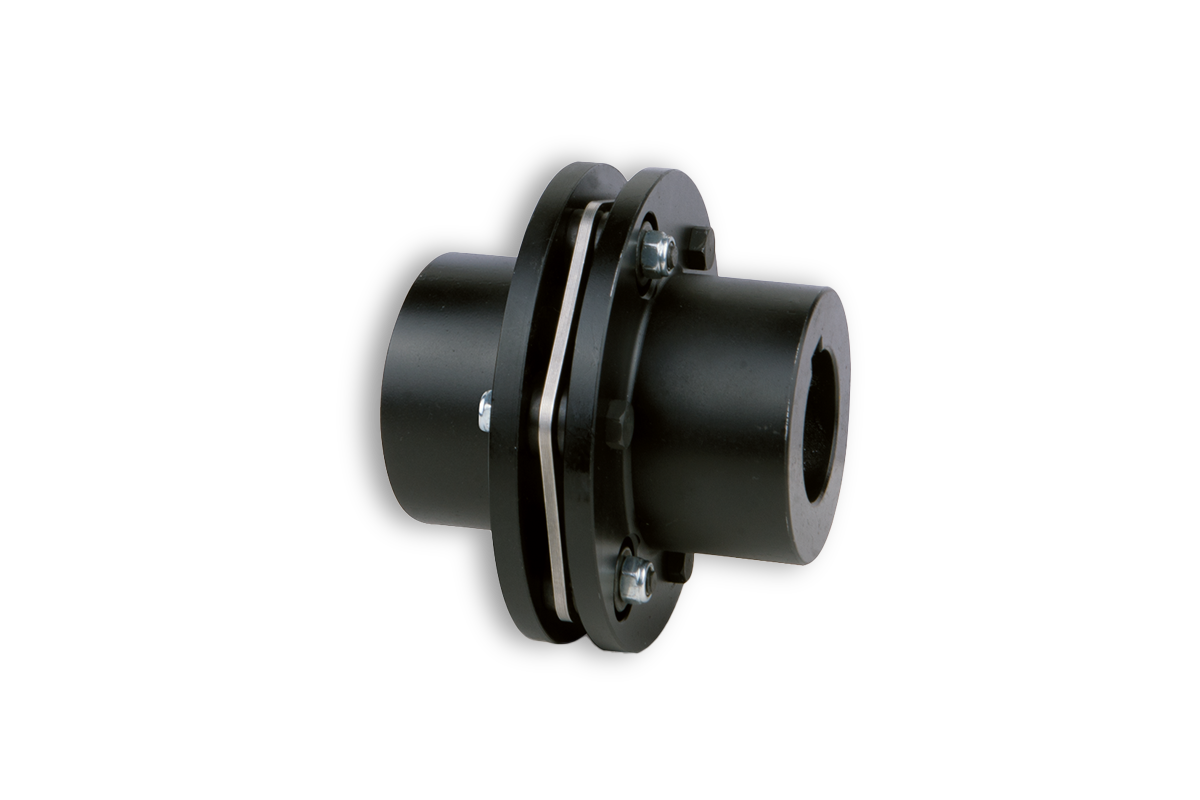

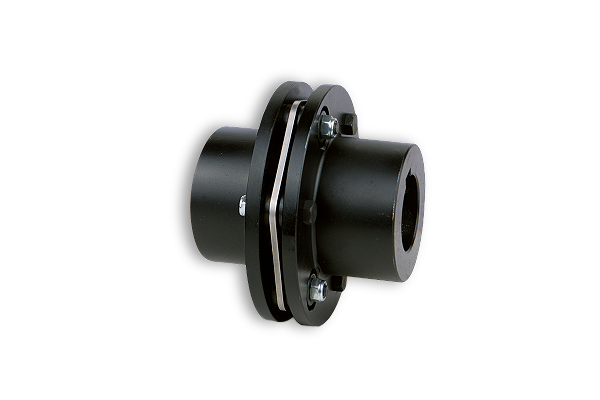

ACOPLAMENTO INDUSTRIAL METALDRIVE TIPO 45

Código: TTXQXA4R5

Consulte o preço

Os acoplamentos de lâminas METALDRIVE são a escolha perfeita para quem busca eficiência, flexibilidade e confiabilidade em suas aplicações. Esses acoplamentos flexíveis são projetados para acomodar desalinhamentos angulares, paralelos e axiais, graças à compressão e expansão de suas lâminas durante a rotação dos eixos.

Os acoplamentos METALDRIVE fornecidos pela Fox Industrial são sinônimo de qualidade superior. Fabricados com materiais de alta qualidade, eles são ideais para uma ampla variedade de aplicações. Esses acoplamentos oferecem uma combinação excepcional de eficiência, flexibilidade e durabilidade, tornando-os uma excelente opção para diversos projetos.

Especificações dos acoplamentos METALDRIVE®

Os acoplamentos METALDRIVE são compostos por flanges, lâminas e anéis de vedação. As lâminas, fabricadas em materiais elásticos como aço inoxidável ou bronze, são posicionadas entre as flanges, permitindo operação em temperaturas que variam de -40°C a 250°C.

Tamanho	Ø d máx (mm)	Ø E (mm)	Ø M (mm)	LM (mm)	P (mm)	L (mm)	N° de Parafusos	Tipo de Parafuso	Torque de Aperto TA (N.m)
32	32	80	45	40	8	88	6	M5	8.5
38	38	92	53	45	8	98	6	M5	8.5
45	45	112	64	45	10	100	6	M6	14
52	52	136	75	55	12	122	6	M8	35
65	65	162	92	65	13	143	6	M10	69
80	80	182	112	80	14	174	6	M10	69
90	90	206	130	80	15	175	6	M12	120
95	95	226	135	90	22	202	6	M14	190
110	110	252	155	100	25	225	6	M16	295
120	120	296	170	110	32	252	6	M24	1000
138	138	318	195	140	32	312	6	M24	1000
155	155	352	218	150	32	332	8	M24	1000
175	175	386	252	175	37	387	8	M27	1500
190	190	426	272	190	37	417	8	M30	2000
205	205	456	292	205	42	452	8	M33	2450

Diâmetro Máximo do Furo (Ø d máx)
Diâmetro Externo (Ø E)
Diâmetro Médio (Ø M)
Comprimento Máximo (LM)
Passo (P)
Comprimento Total (L)
Número de Parafusos
Tipo de Parafuso
Torque de Aperto dos Parafusos (TA)
