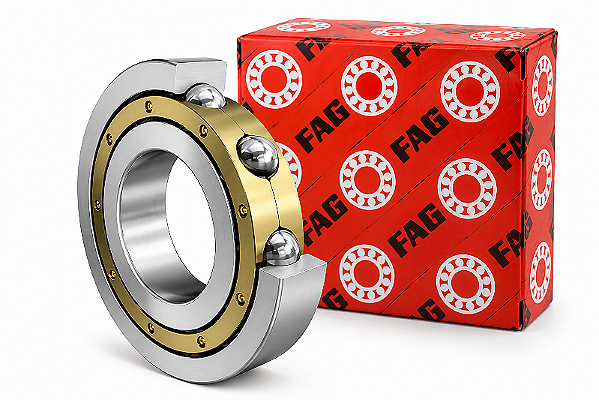

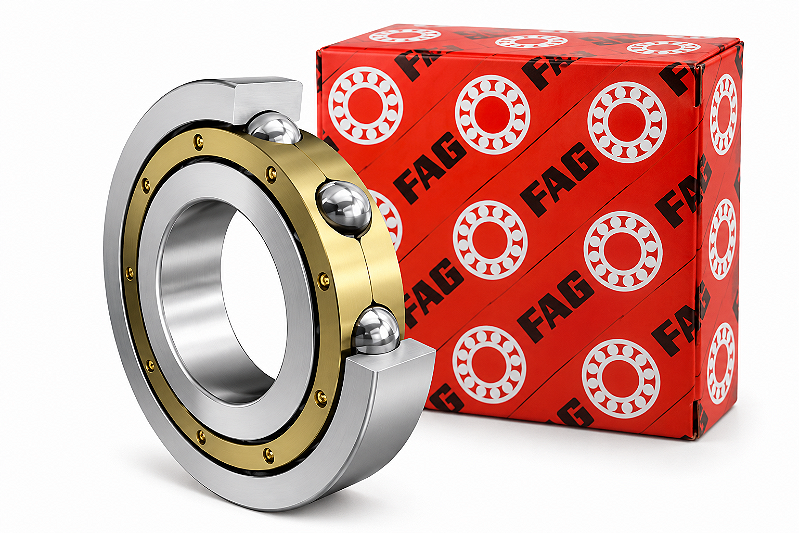

6416-M-C3 FAG – Rolamento Rígido de Esferas 80x200x48mm Gaiola de Latão Folga C3

6416-M-C3 FAG – Rolamento Rígido de Esferas 80x200x48mm Gaiola de Latão Folga C3

O 6416-M-C3 FAG é um rolamento rígido de esferas de uma carreira com folga C3. A folga radial interna maior que a normal ajuda a compensar a redução de folga provocada por ajustes interferentes e diferenças de temperatura, quando essa condição é prevista no projeto.

Especificações técnicas

• Marca: FAG
• MPN / código no catálogo: 6416M.C3
• Tipo: rolamento rígido de esferas de uma carreira
• Execução: aberto, gaiola maciça de latão
• Folga interna radial: C3 - maior que a folga normal (CN)
• Faixa C3 antes da montagem: 25 a 51 µm, conforme o diâmetro do furo
• Dimensões d x D x B: 80 x 200 x 48 mm
• Peso aproximado: 8,29 kg
• Capacidade de carga dinâmica C: 163 kN
• Capacidade de carga estática C0: 125 kN
• Limite de rotação: 7.500 rpm
• Rotação de referência: 6.000 rpm
• Raio mínimo de canto rs: 3 mm
• Medidas de montagem: D1 mínimo 96 mm; D3 máximo 184 mm; raio rg máximo 2,5 mm
• Material: aço para rolamentos
• Gaiola: maciça de latão, guiada pelas esferas (sufixo M)
• NCM: 8482.10.10
• Conteúdo: 1 unidade

Características da execução C3

A construção aberta facilita a alimentação de óleo ou graxa pelo próprio conjunto. A seleção do lubrificante, quantidade e intervalo de manutenção deve considerar rotação, temperatura, carga e contaminação.

A classe C3 não indica qualidade ou precisão superior. Ela identifica uma folga radial maior que a normal antes da montagem. A folga efetiva em serviço depende dos ajustes, da temperatura, da carga e das condições de instalação.

O sufixo M identifica a gaiola maciça de latão. O sufixo C3 identifica a folga maior que a normal. Preserve ambos ao pesquisar ou substituir a referência.

Aplicações e seleção

Indicado para eixos, transmissões, motores, ventiladores, bombas, redutores e máquinas industriais de médio porte, sempre após conferir as condições reais de carga, rotação, alinhamento e lubrificação.

Atenção: use C3 somente quando essa folga estiver prevista para o equipamento. Antes da compra, confira o código completo, os sufixos, as dimensões, os ajustes do eixo e da caixa e a temperatura de trabalho. Dados técnicos e faixas C3 conforme o Catálogo Geral FAG fornecido, páginas 75 a 77.

Compre o rolamento 6416-M-C3 FAG na Fox Industrial e conte com suporte para conferir medidas e características da referência.
