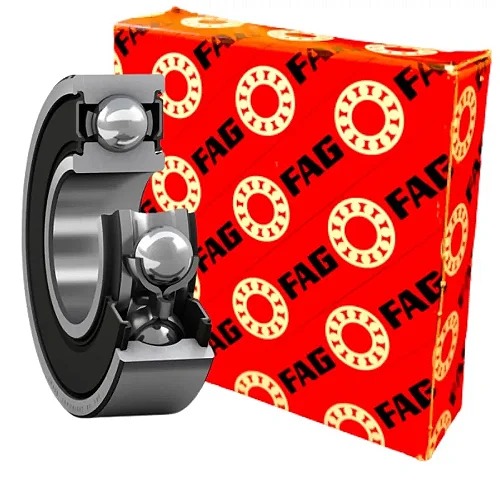

624-2Z-C3 FAG – Rolamento Rígido de Esferas 4x13x5mm Blindado Folga C3

624-2Z-C3 FAG – Rolamento Rígido de Esferas 4x13x5mm Blindado Folga C3

O 624-2Z-C3 FAG é um rolamento rígido de esferas de uma carreira com folga C3. A folga radial interna maior que a normal ajuda a compensar a redução de folga provocada por ajustes interferentes e diferenças de temperatura, quando essa condição é prevista no projeto.

Especificações técnicas

• Marca: FAG
• MPN / código no catálogo: 624.2Z.C3
• Tipo: rolamento rígido de esferas de uma carreira
• Execução: blindado dos dois lados
• Folga interna radial: C3 - maior que a folga normal (CN)
• Faixa C3 antes da montagem: 8 a 23 µm, conforme o diâmetro do furo
• Dimensões d x D x B: 4 x 13 x 5 mm
• Peso aproximado: 4 g
• Capacidade de carga dinâmica C: 1,29 kN
• Capacidade de carga estática C0: 0,49 kN
• Limite de rotação: 38.000 rpm
• Rotação de referência: 53.000 rpm
• Raio mínimo de canto rs: 0,2 mm
• Medidas de montagem: D1 mínimo 5,8 mm; D3 máximo 11,2 mm; raio rg máximo 0,2 mm
• Material: aço para rolamentos
• Gaiola: execução padrão FAG para a série
• NCM: 8482.10.10
• Conteúdo: 1 unidade

Características da execução C3

As duas blindagens metálicas trabalham sem contato direto com o anel interno, oferecendo proteção contra partículas e boa aptidão para rotação. A peça recebe carga de graxa de fábrica conforme a execução FAG.

A classe C3 não indica qualidade ou precisão superior. Ela identifica uma folga radial maior que a normal antes da montagem. A folga efetiva em serviço depende dos ajustes, da temperatura, da carga e das condições de instalação.

A designação de compra é 624.2Z.C3. Em buscas de outras marcas, a proteção metálica pode aparecer como 624-2Z-C3 ou 624-ZZ-C3. Confirme a execução completa antes da substituição.

Aplicações e seleção

Adequado para pequenos motores elétricos, instrumentos, ferramentas, mecanismos compactos e equipamentos de precisão, desde que carga, rotação, ajuste e ambiente sejam compatíveis.

Atenção: use C3 somente quando essa folga estiver prevista para o equipamento. Antes da compra, confira o código completo, os sufixos, as dimensões, os ajustes do eixo e da caixa e a temperatura de trabalho. Dados técnicos e faixas C3 conforme o Catálogo Geral FAG fornecido, páginas 75 a 77.

Compre o rolamento 624-2Z-C3 FAG na Fox Industrial e conte com suporte para conferir medidas e características da referência.
