3315 FAG – Rolamento de Contato Angular 75x160x68,3mm Duas Carreiras Aberto

3315 FAG – Rolamento de Contato Angular 75x160x68,3mm Duas Carreiras Aberto

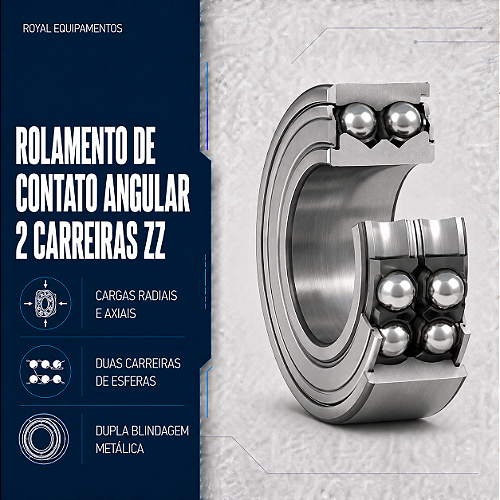

O 3315 FAG é um rolamento de contato angular de esferas de duas carreiras. A geometria das pistas permite suportar cargas combinadas radiais e axiais, com ângulo de contato nominal de 35° para esta série.

Especificações técnicas

• Marca: FAG
• MPN / código no catálogo: 3315
• Tipo: rolamento de contato angular de esferas de duas carreiras
• Execução: aberto
• Ângulo de contato: 35°
• Dimensões d x D x B: 75 x 160 x 68,3 mm
• Peso aproximado: 6,4 kg
• Capacidade de carga dinâmica C: 163 kN
• Capacidade de carga estática C0: 193 kN
• Limite de rotação: 3.800 rpm
• Rotação de referência: 4.300 rpm
• Raio mínimo de canto rs: 2,1 mm
• Distância do centro de pressão a: 117 mm
• Medidas de montagem: D1 mínimo 87 mm; D2 máximo 148 mm; rg máximo 2,1 mm
• Gaiola: gaiola de chapa de aço
• NCM: 8482.10.90
• Conteúdo: 1 unidade

Construção e identificação

A construção de duas carreiras corresponde funcionalmente a um par em arranjo O e admite cargas axiais nos dois sentidos, além de proporcionar guia axial rígida. A execução aberta permite que a lubrificação e a proteção contra contaminantes sejam definidas pelo conjunto onde o rolamento será montado.

Pesquise também o código com a pontuação original 3315. Sufixos de gaiola como TVH, TVP, M, MA ou MP fazem parte da execução e devem ser conferidos na peça e no projeto.

Aplicações e seleção

Aplicável a bombas, redutores, motores, transmissões, fusos e máquinas industriais que exijam suporte combinado radial e axial nos dois sentidos, mediante verificação de carga, rotação, ajuste, alinhamento e lubrificação.

Atenção: antes da compra, confira o código completo, os sufixos, as dimensões, o arranjo e a folga ou pré-carga exigida. Os dados técnicos foram transcritos das páginas 198-199 do Catálogo Geral FAG fornecido; aplicações críticas devem ser validadas pelo responsável técnico.

Compre o rolamento 3315 FAG na Fox Industrial e conte com suporte para conferir medidas e características da referência.
