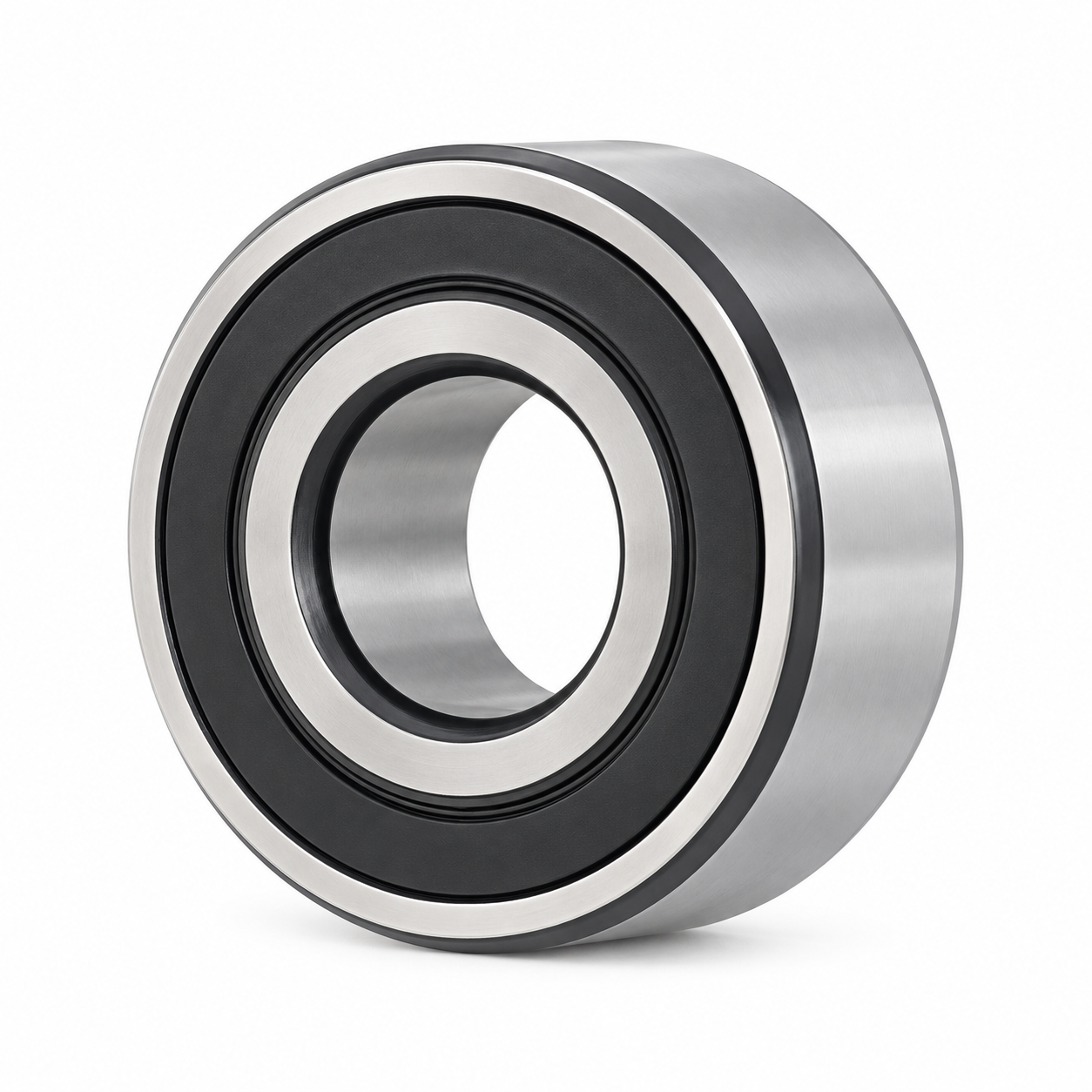

3204B-2RSR-TVH FAG – Rolamento de Contato Angular 20x47x20,6mm Duas Carreiras Vedado

3204B-2RSR-TVH FAG – Rolamento de Contato Angular 20x47x20,6mm Duas Carreiras Vedado

O 3204B-2RSR-TVH FAG é um rolamento de contato angular de esferas de duas carreiras. A geometria das pistas permite suportar cargas combinadas radiais e axiais, com ângulo de contato nominal de 25° para esta série.

Especificações técnicas

• Marca: FAG
• MPN / código no catálogo: 3204B.2RSR.TVH
• Tipo: rolamento de contato angular de esferas de duas carreiras
• Execução: vedado dos dois lados
• Ângulo de contato: 25°
• Dimensões d x D x B: 20 x 47 x 20,6 mm
• Peso aproximado: 158 g
• Capacidade de carga dinâmica C: 19,6 kN
• Capacidade de carga estática C0: 12,5 kN
• Limite de rotação: 8.500 rpm
• Raio mínimo de canto rs: 1 mm
• Distância do centro de pressão a: 24 mm
• Medidas de montagem: D1 mínimo 25,6 mm; D2 máximo 41,4 mm; rg máximo 1 mm
• Gaiola: gaiola de poliamida reforçada com fibra de vidro (TVH)
• NCM: 8482.10.90
• Conteúdo: 1 unidade

Construção e identificação

A construção de duas carreiras corresponde funcionalmente a um par em arranjo O e admite cargas axiais nos dois sentidos, além de proporcionar guia axial rígida. As vedações de contato dos dois lados ajudam a reter o lubrificante e dificultam a entrada de contaminantes.

Para pesquisa, o sufixo FAG 2RSR costuma ser abreviado como 3204B-TVH-2RS em outras marcas. A equivalência não é automática: valide folga, material da vedação, gaiola, capacidade e rotação.

Aplicações e seleção

Aplicável a bombas, redutores, motores, transmissões, fusos e máquinas industriais que exijam suporte combinado radial e axial nos dois sentidos, mediante verificação de carga, rotação, ajuste, alinhamento e lubrificação.

Atenção: antes da compra, confira o código completo, os sufixos, as dimensões, o arranjo e a folga ou pré-carga exigida. Os dados técnicos foram transcritos das páginas 194-195 do Catálogo Geral FAG fornecido; aplicações críticas devem ser validadas pelo responsável técnico.

Compre o rolamento 3204B-2RSR-TVH FAG na Fox Industrial e conte com suporte para conferir medidas e características da referência.
